DLC Coating U Slot End Mill fyrir ál

Kastljóssýningar

Lýsing

Á sviði nútíma vinnslu eru nákvæm skurðarverkfæri lykillinn að góðum vinnsluniðurstöðum. Þessi DLC Coating U Slot End Mill fyrir ál er sérstaklega hönnuð fyrir álvinnslu, með einstaka uppbyggingu, DLC húðun og nýstárlegri hönnun. Það skilar sér vel í ýmsum vinnsluverkefnum og veitir nákvæmar og skilvirkar lausnir fyrir álvinnsluverkefni. Fræsarinn hefur ekki aðeins framúrskarandi viðloðunafköst, heldur getur hún einnig lengt endingu verkfæra um allt að 100%. Þetta hjálpar ekki aðeins við að draga úr vinnslukostnaði heldur dregur það einnig úr tíðni skipta um verkfæri.



Eiginleikar

1. U-groove hönnun: Þessi DLC Coating U Slot End Mill fyrir ál samþykkir U-groove hönnun, sem hjálpar til við að útrýma burrs, halda yfirborði vinnustykkisins sléttu, forðast að skemma fullunna vöru og tryggja hágæða yfirborð meðan á vinnslu.



2. DLC húðun: Yfirborð tólsins er meðhöndlað með DLC húðun til að veita andstæðingur viðloðun árangur. Þetta gerir það hentugt til vinnslu ýmissa efna sem ekki eru úr járni, svo sem ál, GFRP, CFRP, koparblendi og grafít, og veitir lausnir fyrir fjölbreytt vinnsluverkefni.



3. Að draga úr skurðþol: Húð þess gerir það að verkum að það hefur litla núningseiginleika, sem getur dregið verulega úr skurðþol, þannig að bæta skurðarskilvirkni og draga úr orkunotkun.



4. Frágangur og þurrskurður: Verkfærið skilar sér vel í frágangi og hægt er að nota það til þurrskurðar án smurefnis. Þetta dregur enn frekar úr flækjustiginu og umhverfisáhrifum í framleiðsluferlinu.



Umsókn

• Álvinnsla: Þessi DLC Coating U Slot End Mill fyrir ál hefur framúrskarandi árangur á sviði álvinnslu og hefur orðið fyrsta val tólið til að vinna úr álhlutum og álvörum.

• Vinnsla samsetts efnis: Þetta tól hefur einnig framúrskarandi árangur í vinnslu samsettra efna eins og GFRP og CFRP. Andstæðingur viðloðun og skurðarvirkni gera það hentugt fyrir nákvæma vinnslu á samsettum efnum.

• Vinnsla á koparblendi og grafíti: Harðblendiefni þess gerir það hentugt til vinnslu á sérstökum efnum eins og koparblendi og grafíti og veitir skilvirkar og vandaðar skurðarlausnir fyrir þessi efni.



Verksmiðja





Vörulýsing



55-60HRC 3 flautu U-gerð rauf karbítendamylla með Dlc húðun fyrir alumnium





FORSKIPTI	d1	L1	D	L
D1*3*D4*50L	1 mm	3 mm	4 mm	50 mm
D1.5*4.5*D4*50L	1,5 mm	4,5 mm	4 mm	50 mm
D2*6*D4*50L	2 mm	6 mm	4 mm	50 mm
D2.5*7.5*D4*50L	2,5 mm	7,5 mm	4 mm	50 mm
D3*9*D4*50L	3 mm	9 mm	4 mm	50 mm
D3.5*10*D4*50L	3,5 mm	10 mm	4 mm	50 mm
D4*12*D4*50L	4 mm	12 mm	4 mm	50 mm
D4*16*D4*75L	4 mm	16 mm	4 mm	75 mm
D4*20*D4*100L	4 mm	20 mm	4 mm	100 mm
D5*15*D5*50L	5 mm	15 mm	5 mm	50 mm
D5*20*D5*75L	5 mm	20 mm	5 mm	75 mm
D5*25*D5*100L	5 mm	25 mm	5 mm	100 mm
D6*18*D6*50L	6 mm	18 mm	6 mm	50 mm
D6*24*D6*75L	6 mm	24 mm	6 mm	75 mm
D6*30*D6*100L	6 mm	30 mm	6 mm	100 mm
D8*24*D8*60L	8 mm	24 mm	8 mm	60 mm
D8*30*D8*75L	8 mm	30 mm	8 mm	75 mm
D8*35*D8*100L	8 mm	35 mm	8 mm	100 mm
D10*30*D10*75L	10 mm	30 mm	10 mm	75 mm
D10*45*D10*100L	10 mm	45 mm	10 mm	100 mm
D12*35*D12*75L	12 mm	35 mm	12 mm	75 mm
D12*45*D12*100L	12 mm	45 mm	12 mm	100 mm
D14*45*D14*100L	14 mm	45 mm	14 mm	100 mm
D16*45*D16*100L	16 mm	45 mm	16 mm	100 mm
D18*45*D18*100L	18 mm	45 mm	18 mm	100 mm
D20*45*D20*100L	20 mm	45 mm	20 mm	100 mm
D6*45*D6*150L	6 mm	45 mm	6 mm	150 mm
D8*50*D8*150L	8 mm	50 mm	8 mm	150 mm
D10*60*D10*150L	10 mm	60 mm	10 mm	150 mm
D12*60*D12*150L	12 mm	60 mm	12 mm	150 mm
D14*70*D14*150L	14 mm	70 mm	14 mm	150 mm
D16*75*D16*150L	16 mm	75 mm	16 mm	150 mm
D18*75*D18*150L	18 mm	75 mm	18 mm	150 mm
D20*75*D20*150L	20 mm	75 mm	20 mm	150 mm



Umburðarlyndi
Þvermál flautu	Þvermál flautuþvermáls	Þvermál skafts
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Umsókn
Kolefnisstál Stálblendi	Forhert stál	Háhert				Ryðfrítt stál	Koparblendi	Álblendi
	45HRC	50HRC	55HRC	60HRC	65HRC
								○



Mælt er með færibreytum



Efni	Kolefnisstál, álstál, S45C, FC, FCD, SCM, S50C, SKS...		Álfelgur Stál, Verkfæri Stál SCR, SNCM, SKD11, SKD61. NAK80		Harðstál, SKD11
hörku	HRC30		HRC50		HRC60
Þvermál	Skurðarhraði (VC) (mm-1)	Fæða (F) (mm-mín)	Skurðarhraði (VC) (mm-1)	Fæða (F) (mm-mín)	Skurðarhraði (VC) (mm-1)	Fæða (F) (mm-mín)
1 mm	22000	400	18000	200	9000	140
1,5 mm	12000	500	11000	280	5200	150
2 mm	10000	550	10000	280	4600	170
3 mm	9000	600	5500	310	3500	220
4 mm	6000	750	5000	400	2200	220
5 mm	4800	800	4000	400	1700	240
6 mm	4500	820	3800	420	1600	300
8 mm	3500	820	2800	420	1000	300
10 mm	3000	820	1800	420	900	300
12 mm	2000	820	1600	350	800	300
16 mm	1500	650	1000	300	500	150
20 mm	1200	650	900	300	400	150





Hráefnislisti



Einkunn	ISO kóða	Efnasamsetningar (%)		Kornastærð (um)	Eðlisfræðilegir vélrænir eiginleikar (meira en eða jafnt og)			Húðun
		Salerni	Co		Þéttleiki (g/cm3)	hörku (HRA)	TRS(N/mm2)
YG10X (50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	TÍSÍN
UF12U (55HRC)	K40	87	12	0.6	14.15	92.3	3900	TÍSÍN
AF501(60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO SVART
AF308 (65HRC)	K05-K10	91	8	0.3	14	93.8	3800	NANO (BLÁR)

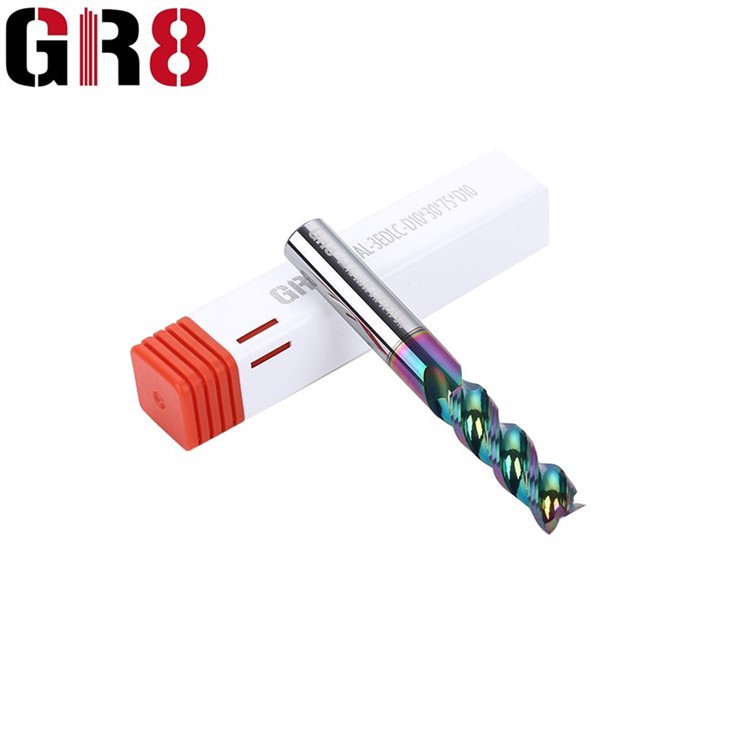

Ítarlegar myndir





DLC húðun U rauf Skurðarverkfæri fyrir ál	DLC húðun U rauf Milling Cutter fyrir ál	DLC húðun U rifa skeri fyrir ál





Kostir okkar



Skoðun á staðnum á öllum ferlum, skoðunarskrá er rekjanleg í 3 ár.

Allir skoðunarmenn eru faglærðir með alþjóðleg vottorð.

Viðurkenndir WPS og fagmenn suðumenn tryggja suðugæði.

100% skoðun á fullunnum spírum fyrir sendingu.

Regluleg þjálfun fyrir eftirlitsfólk





Umbúðir





Algengar spurningar



1. Sp.: Hvað er lágmarks pöntunarmagn þitt, geturðu sent mér sýnishorn?

A: Lágmarksmagn okkar er 1 sett, við getum sent þér vörulista, velkomið að heimsækja fyrirtækið okkar.



2. Sp.: Hvaða gæðastig eru vörur þínar?

A: Við höfum fengið CE, ISO, SGS, TUV, SONCAP vottorð hingað til.



3. Sp.: Hver er afhendingartími vélarinnar þinnar?

A: Almennt er afhendingartími vélarinnar okkar um 30 dagar, sérsniðin vél verður afhent sem samningaviðræður við viðskiptavini okkar.



4. Sp.: Er hægt að aðlaga vélina eftir þörfum okkar, svo sem að setja á lógóið okkar?

A: Vissulega er hægt að aðlaga vélina okkar eftir þörfum þínum, Settu lógóið þitt er líka fáanlegt.
